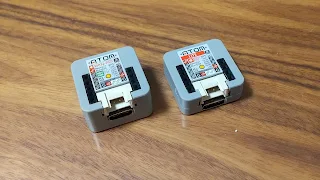

本日到着！

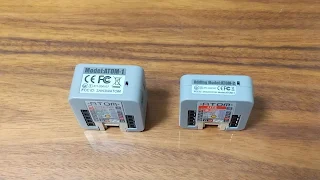

技適でないバージョンが届いた方もいらっしゃるようだが、我が家はシール付きだった。

←例の技適シール

購入

ATOM Lite/Matrixはマイコン界隈においてESPr Developerを超える衝撃かも。
4/10にスイッチサイエンスの発売ニュースを見て購入即決。
4/10の営業時間後に注文し、届いたのは本日4/14の正午くらい。
コロナ騒動で自宅待機するにはぴったりのオモチャだ。
今スイッチサイエンスの在庫を見たら品切れだったので、注文が間に合ってよかった。

今まではM5Stackは高価なので見送り、M5StickCもADCが少ないのでArduino Nano互換 + ESP8266かPi Zero Wで十分だと考えていた。
対してATOMは安価・小型かつADCも多く、上記のマイコンではカバーできない新しいWifi対応のデバイス開発の道が開けそう。

環境構築

Arduino環境で動作確認するまで多少手間取ったので、要点を以下にまとめる。

太字下線部分はハマった部分。

環境

OS：Windows 10 64bit
Arduino 1.8.12 64bit (zip版)

USB-Serial Driver

CP210x_VCP_Windows.zip
https://m5stack.com/pages/download

上記リンクの「CP2014 Driver」の横のDownload
スイッチサイエンスのATOMのページのクイックスタートから辿れる
M5公式のページではなぜかリンクされていない・・・

Arduino設定

zipを適当な作業場所に展開
Arduinoを起動し、ツールバーの「ファイル」⇒「環境設定」を開く
追加のボードマネージャのURLに以下を追加

https://dl.espressif.com/dl/package_esp32_index.json

ツールバーの「スケッチ」⇒「ライブラリをインクルード」⇒「ライブラリを管理」を開く
「M5Atom」と「M5StickC」と「FastLED」を導入

FastLEDはMatrixでもLiteのLEDでも必須のようなので注意

Serialの速度は115200bpsにする

速すぎるとうまく書き込めない

ボードは「ESP32 Dev Module」にする
他の設定は変更しない（周波数など）

Arduinoのスケッチ例

LEDDisplayは動かない（他の方の記事でも言及あり）
LEDSet/Buttom/MPU6886は動く

上記はATOM Lite/Matrixの両方とも

ESP8266などでAVR以外をArduinoで開発したことがあれば、ほとんどの作業は手間取らないと思う。

以下、M5に詳しい方には常識っぽいが、ArduinoやRaspberry Piしか知らない方へのコード説明。

＞#include "M5Atom.h"

　ここにM5クラスなどが入っている。

＞M5.dis.drawpix(<LEDのID>, ＜COLOR＞);

　LEDやMatrixに書き込む関数。

　LEDのIDは、Liteは0固定。Matrixは0～24の整数値で場所を指定する。

　数値と場所の対応は、USBを下側にして左上が0、右上が4、左下が20、右下が24の順。

　COLORは「GRB」それぞれが0x00～0xFFとなる。

　0x000000で全消灯、0xFFFFFFで白色の全点灯となる。

　全点灯でも目視して目が痛くはない程度。発熱も数分程度なら平気だった。

　（というより、Matrixのほうは消灯していてもUSBを繋ぐと結構温かくなる）

＞M5.begin(true, false, true)

　シリアルやLCDなどの機能のON/OFFを設定する。

　M5の機能を使うためにこれを setupで呼んでおく。

＞M5.update()

　ボタンなどの各種情報を更新する。

これらが使いこなせれば、あとは他のArduino基板と似たように使える。

delayのような慣れ親しんだ関数もOK。

ひとまず今日はここまで。
