めちゃくちゃ実装効率のいいFuzz Faceクローンを作る②

前回の続き。（https://matsu-log.blogspot.com/2025/05/fuzz-face.html）

Fuzz Faceの実体配線まで考えたので、あとは実装してみる。

できたのが以下。

BC109は、BC108と差し替えたいのでソケットを採用。

裏面はこんな感じ。左上あたりに0603の8.2kΩがこっそりある。

　

相当小さく作りこめた。

8.2kΩを買ったはずが8.2Ωだったので、そこだけ急遽SMDで代用。

あとはケースに組み込んだらできあがり。

めちゃくちゃ実装効率のいいFuzz Faceクローンを作る①

部品ボックスを整理していると、BC108とBC109が2つずつ見つかった。
大昔に、Fuzz Faceを作れるよう買いだめして、そのまま放置していたっぽい。
在庫整理を兼ねて、Fuzz Faceを作ることに。

回路図は「Fuzz Face Schematic BC109」などで調べればすぐに出てくる。
さすがに60年近く前のエフェクターなので、公知の技術として扱ってもよい気もするが、権利関係がよくわからないので直接は触れないでおく。

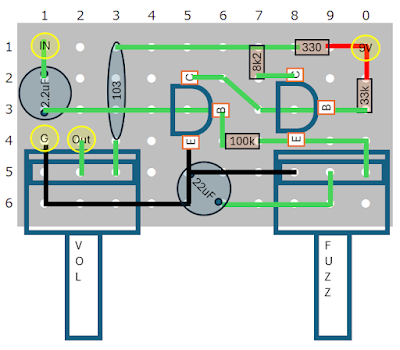

今回作った実態配線図は以下の通り。※TOP View、抵抗はすべて縦置き

こだわったポイントは以下の通り。

1. 基板実装型の9mm角のVRを使って、ポッドへの配線をゼロ化
2. できる限り基板の面積を最小化＝実装効率を最大化する
3. 信号IN/OUTと電源、GNDの配線はなるべく基板の周囲に寄せて取り回しやすくする
4. 片面実装、片面配線にする（ジャンパは使わない）

もう一回り小さいコンデンサにしたり、表面実装部品に変えたり、2層基板にすればまだまだ追い込む余地もあるけれど、蛇の目片面で汎用のラジアルリード部品での実装なら相当に効率的な実装になっているのでは？
もっと改善できた！というときはぜひ教えてください。

実装する前にブレッドボードで試奏してみたけど、なかなか楽しい。何十年も売れ続けている理由も納得。

NJM2360、NJM2374やMC34063などでほしい電圧を作るための抵抗の組み合わせを簡単に計算させる

多くのスイッチング電源ICは、参照電圧Vrefが一定になるようにスイッチングをON/OFFもしくはPWM制御してくれる。

基本は、「ほしい電圧になる抵抗の組は何か？」「特定の抵抗を組み合わせたとき、何Vを作る電源になるのか？」の2つが知りたい。

オームの法則で簡単に解けるけど、いちいち紙に書いたり電卓を使うのすら面倒なので、一発で計算してくれるツールを作った。

https://codepen.io/ullah/full/wBBpXxM

See the Pen 抵抗分圧計算機 by ullah (@ullah) on CodePen.

個人的には相当便利だと思うので、試してみていただきたい。
