ZO-3ギターを、ハム⇔シングルで切り替えられるようにする

ハムバッカー4芯化で学習した内容を実践してみる。

スイッチ増設するか迷った末、安さと実装の楽さからピンヘッダ方式に決定。どうせライブで使うわけではないので結果十分だった。

最初は、4芯化して2回路3ポジションのスイッチでシングル⇔ハム⇔パラレルシングルの切替をできるようにしようと考えていたが、できるだけボディを加工したくないし、まずはシングルの音が使えればいいと割り切った。

この場合、2つのコイルを結んだ部分とGNDを短絡するかどうかを切り替えるだけでよい。

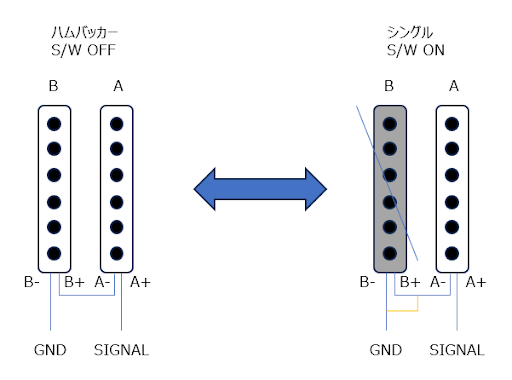

原理は以下の図に示す通り。
A-～B+の結線を、B-が繋がっているGNDに図右側のオレンジの線で短絡させると、Bのコイルの信号はすべてGNDに吸われるので、Aの信号だけが出る"シングルコイル"として使えるようになるというわけ。

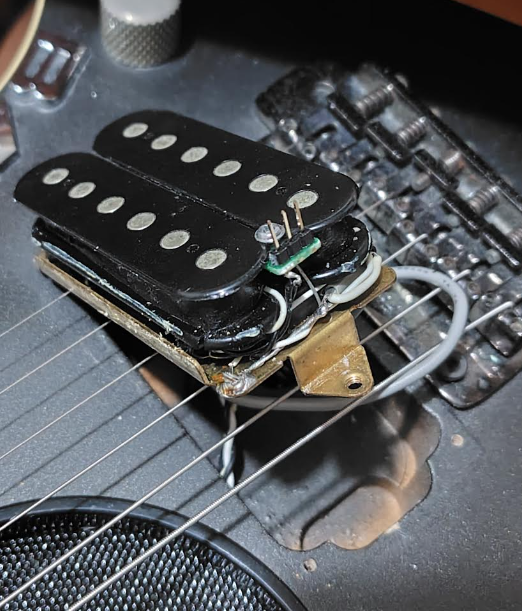

今回はピックアプの端っこにピンヘッダをくっ付けて、シングルにしたいときだけヘッダを短絡させる作りにした。

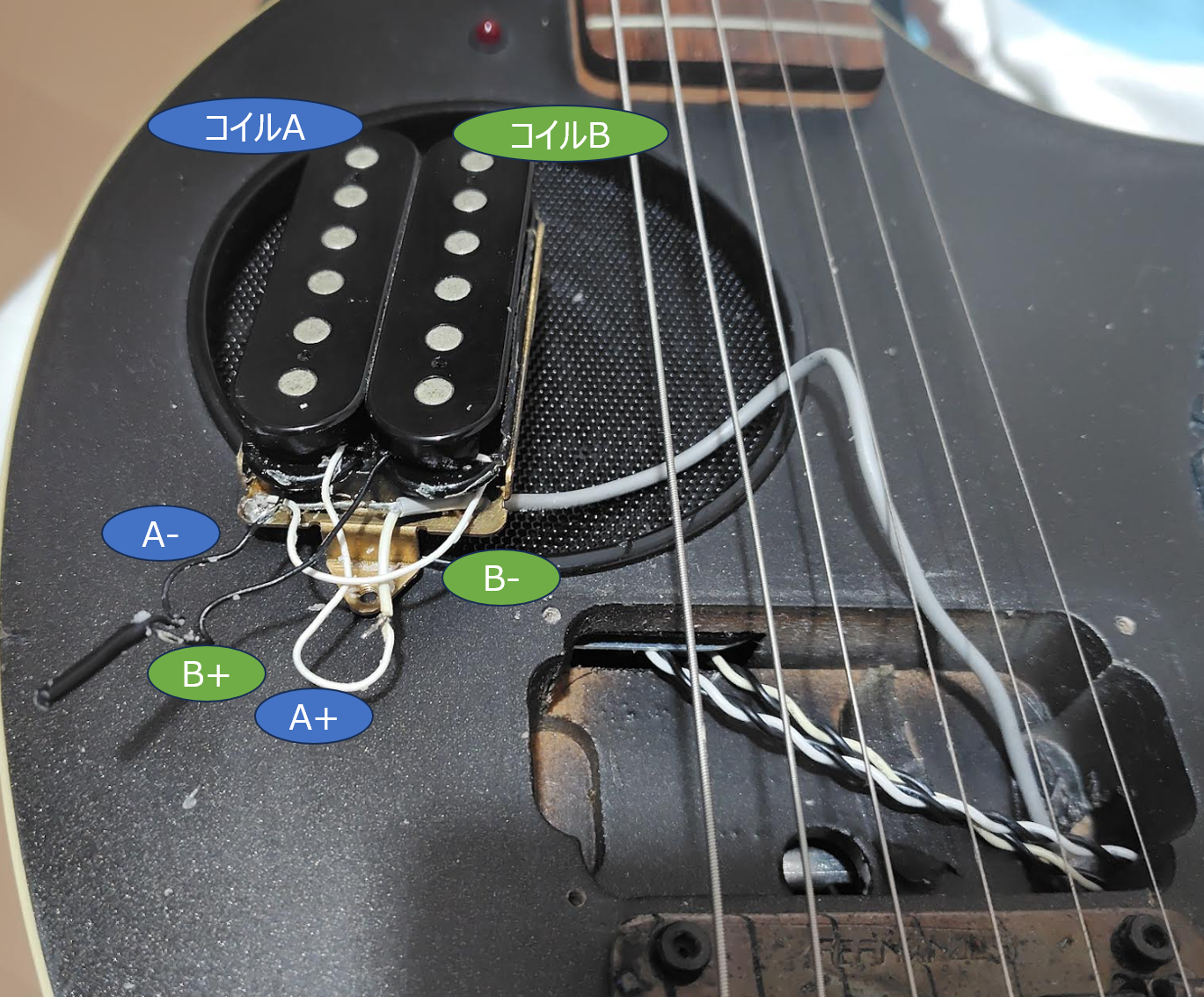

元々はこんな状態。

シングル化の効果は聞き分け・弾き分けできるくらい顕著。
パワーが落ちる分ボリュームを上げる等対応は必要だけど、1台で出せるキャラクターの幅が大きく広がって楽しい。

ボディの加工に比べると数段楽で、気軽に試せる範囲と思う。

Mini Watter 6DJ8を作る

http://www.op316.com/tubes/mw/mw-6dj8pp-2017.htmの6DJ8全段差動PPミニワッター2017を作った。

■回路

回路、ラグの配置は原典をほぼ踏襲。
ラグは配置の問題から10+10の2枚に分けて、30V ZDの部分だけを片ラグに置き換える。
また、MT9ピンソケット周りも片ラグを排して空中配線する。
原典より小さい100x50x200mm程度のシャーシを使ったので、クリアランスがかなり厳しかったので、もう少し大きいシャーシがオススメ。
電源と無線系はシャーシの側面に配置し、電源トランスやアウトプットトランスの上にも基盤を配置するなど結構無理やり詰め込んでいる。

■費用

トランスが非常にお高く、電源用とOPT2つで3万近くなり、今回の構築費用の7割程度を占める。
真空管はヤフオクで旧ソ産2本2,300円のものをゲット。

■写真など

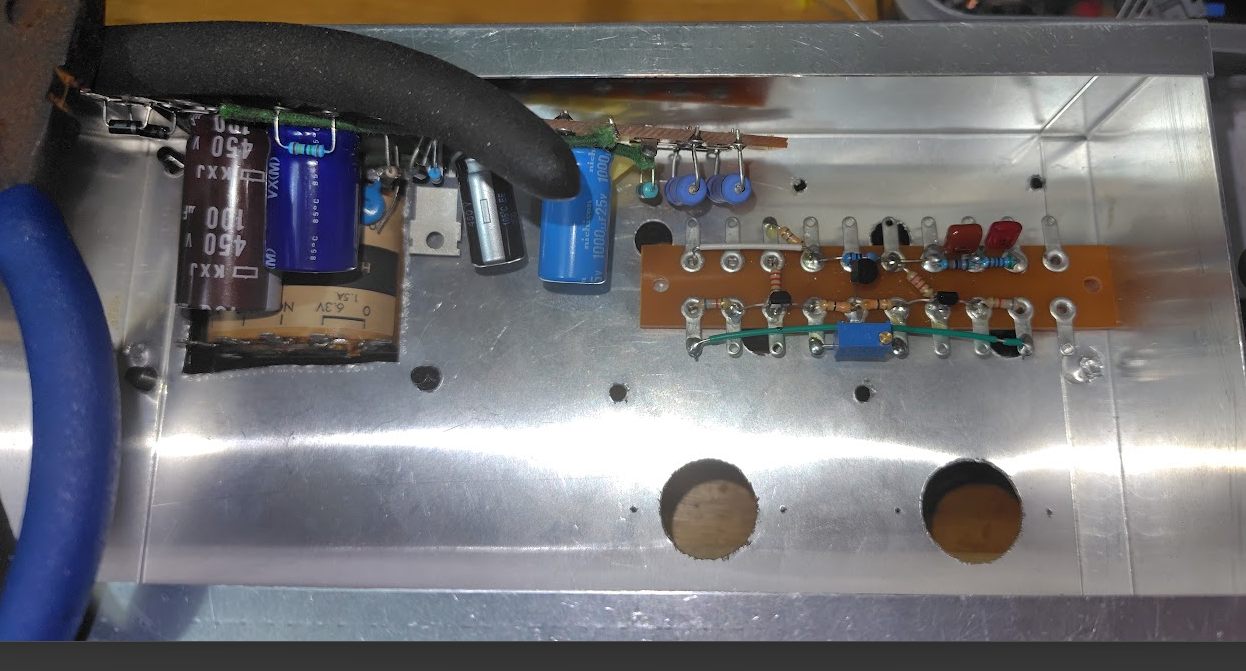

まずは電源を作ってテスト。

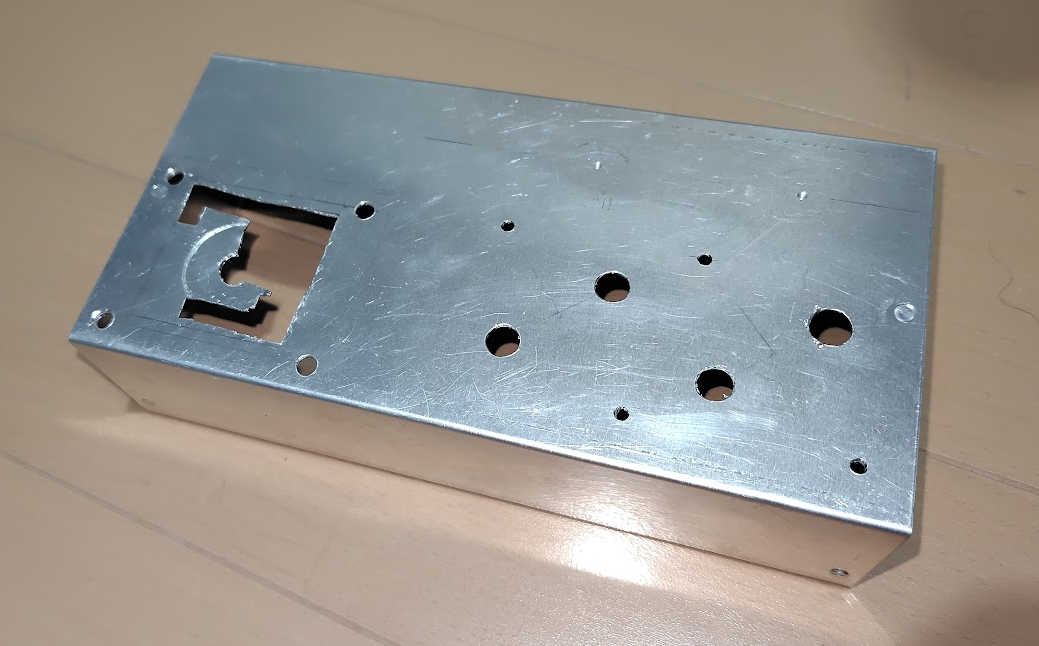

余っていたアルミシャーシを加工。

穴はステップドリルで一発だが、ニブラで綺麗に直線を切り出すのが難しい。

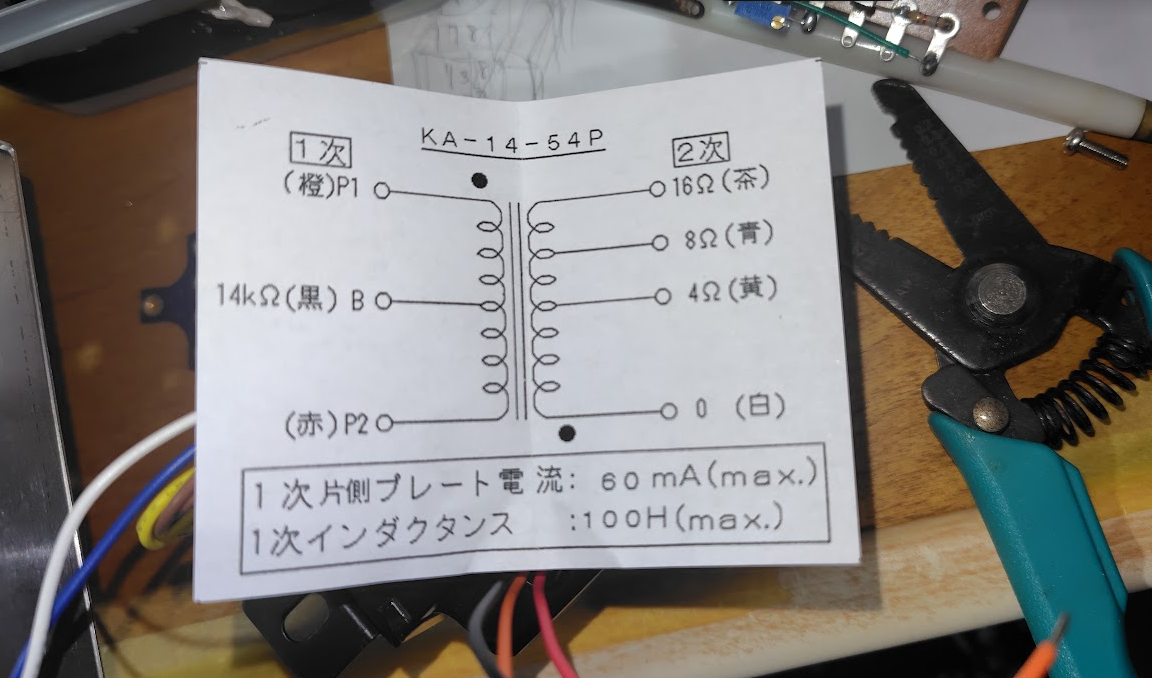

トランスの結線と配線の色を確認。右上にうっすら見えているのはメインの回路を組んだラグ板。

粗く配置を検討。

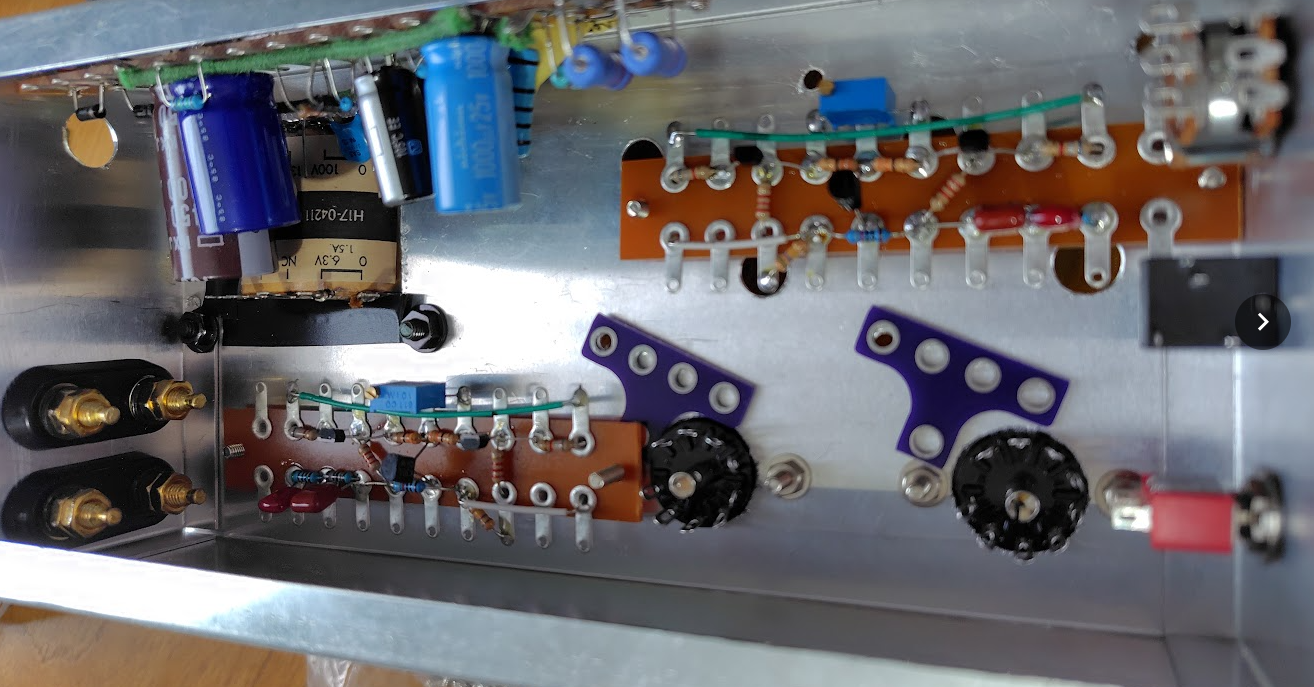

位置が決まったら、どんどん実装していく。

だいぶそれらしくなってきた。

あともう一息。

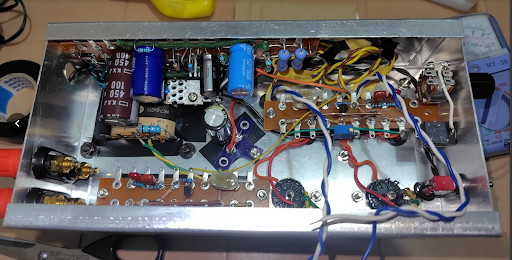

ここまで配線すればパワーアンプとしては完成。このときはAC100Vの配線直結だったが、あとでメガネコネクタ化してヒューズも追加した。
最後に、M5stamp+PCM5102Aで作ったBluetooth＋I2Sユニットを組み込んで、スマホやPCから無線で直接ならせるようにしたら完成。

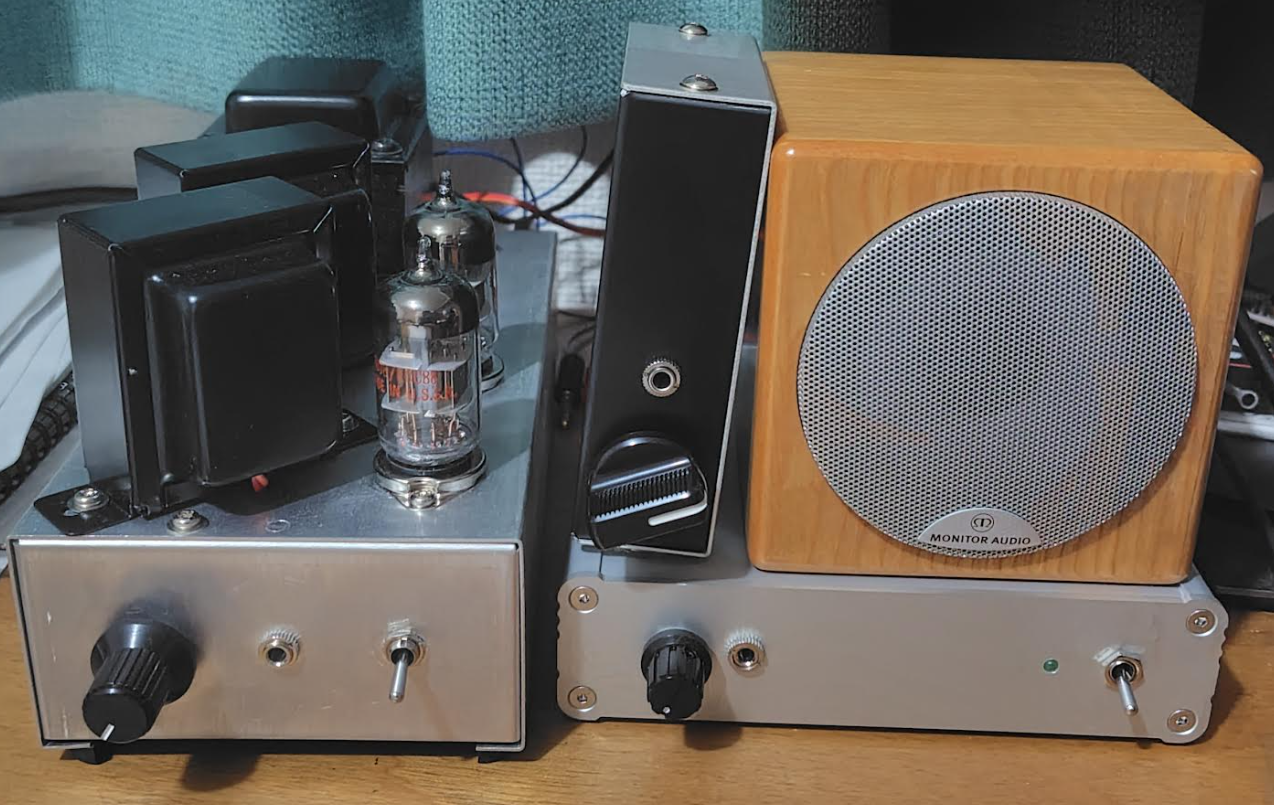

前に作ったトランジスタのTourer Part 5といい具合に収まっている。筐体は小さいが、トランスがあるので持ち上げると結構重い。

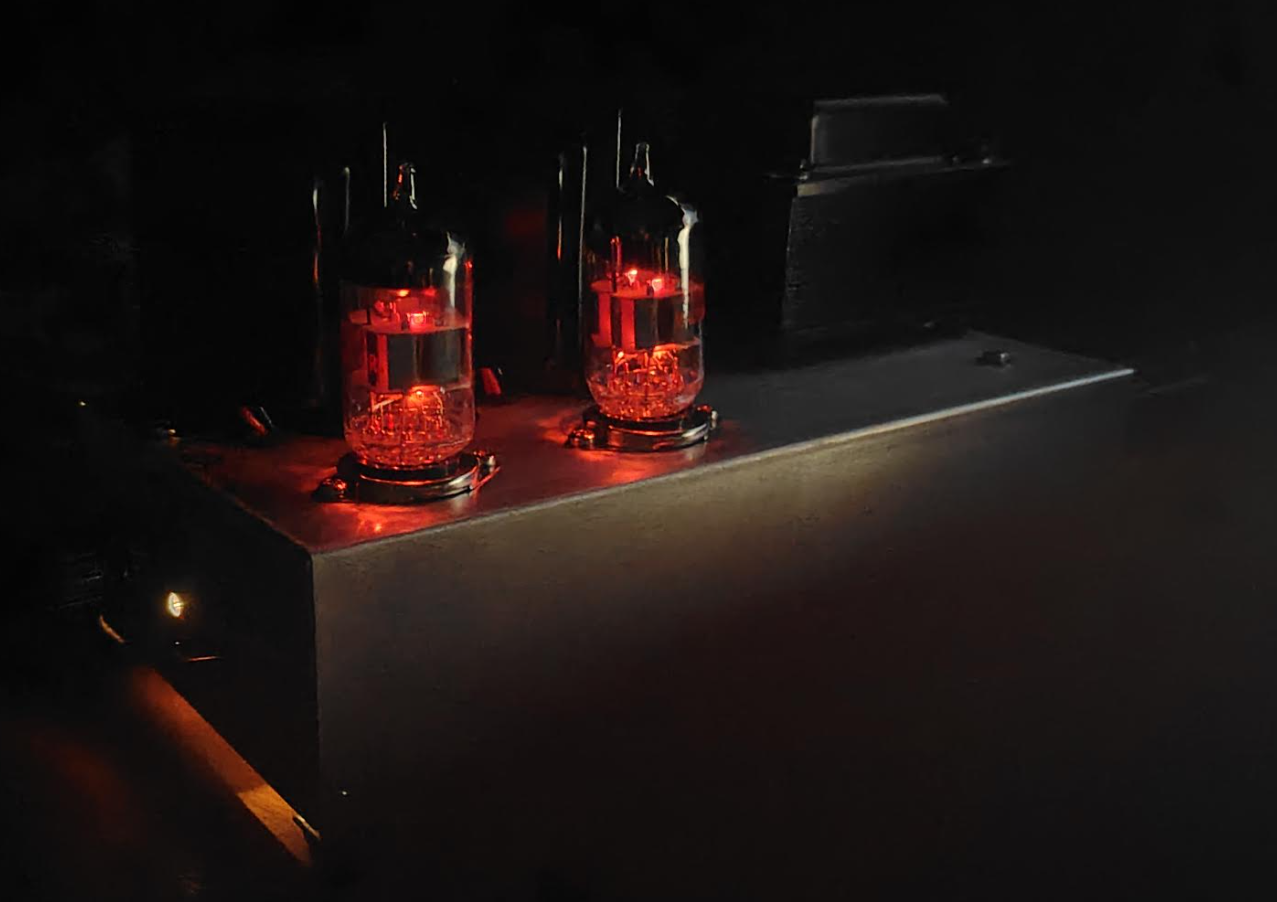

暗がりだとヒーターの灯りが映える。

せっかく旧ソ連の球なので、旧ソ連の音楽が聴きたくなる。

夜な夜な作業して、電源回路を組んでからパワーアンプとして動くまでだいたい7日、さらにBluetoothを組み込むのに4日くらいかかった。

慣れた人が集中してやれば土日で作れるかもしれない。

BOM（部品一覧）をちゃんと作って、1回の秋葉原詣でや通販で部品を仕入れ切るのがポイントかも。

音を出してみた感想は、さすがという感じ。

最初はヒーターの配線がイマイチでハムノイズがあったが、経路の見直しを行ったら非常にしずかで聞きやすくなった。

ハムバッカーの4芯化

 エレキギターのハムバッカーを4芯化するための有益なリンク集。

①https://pop-guitars.com/brog/?p=1252

②https://pop-guitars.com/brog/?p=1247

③https://www.soundhouse.co.jp/howto/guitar/wiring/sp/?srsltid=AfmBOop_2Lm9k61L8ytj1UVowcQcHN600Hiecq-8HFg7dg5Eg0Ds4Lx

④https://frontisland.com/reference-book/coil-tap/

①②はポップギターズ、③はサウンドハウス、⑤はフロントアイランド。

①は、どうやって4芯化するか？

②は、4芯化した後コイル同士をどうやって繋ぐとどんなピックアップとして使えるかの概要。

③は4芯の話とは離れるが、一般的なギターでどんな結線をしているか？

④は4芯ハムバッカーとスイッチ、ポッド、ジャックをどうやって繋ぐとどんなキャラクターのギターになるかの具体例集。

これらの文献で勉強すれば、あとは工作技術が十分あれば望むピックアップに改造できる。

ちなみに、4芯のケーブルはギター屋や配線屋で買うと結構高額だけど、データ用USBケーブルをハードオフなり百均で買ってばらせば同等の品質のケーブルを格安でゲットできるのでオススメ。

ーーーー

10/03追加、手持ちのZO-3のピックアップをばらしてみた。

コイルAとBで、極性とコイルの白黒が逆になっている。通常のハムバッカーとして組む分には作業しやすいのかもしれないが、極性の判断はやりづらい。
